Alati
Inženjerski alati koji se otvaraju u pregledaču
Mali alati i kalkulatori u oblaku za coiled tubing i rad na naftnim poljima. Svaki objašnjava svoju metodu, da možeš da proveriš rezultat.
CT simulator
Kompletna aplikacija, ne kalkulator

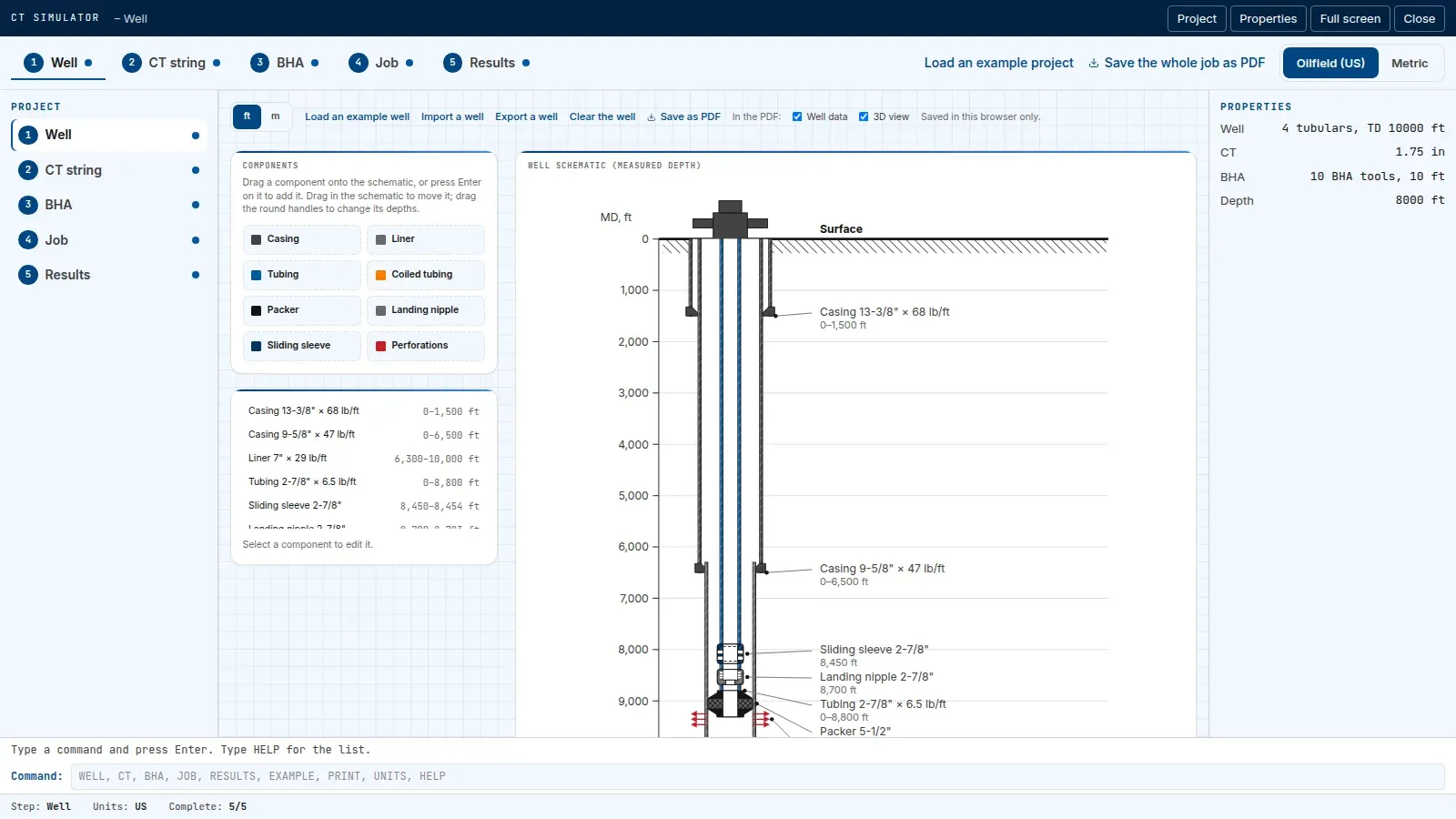

CT Simulator je radni prostor raspoređen kao program za crtanje, sa sopstvenim koracima, paletama i komandnom linijom. Radi u pregledaču i čuva vaš projekat na vašem računaru. Nacrtajte bušotinu, sastavite CT niz i BHA, podesite posao i pročitajte indikator težine, dubinu lock-up-a, težinu oslanjanja i prekoračenje zatezanja.
Otvori CT SimulatorSamo za velike ekrane i tablete. Nema mobilne verzije.
Kalkulatori
-
CT pad pritiska
HidraulikaPad pritiska usled trenja za power-law fluide u coiled tubing-u, sa nizom podeljenim na ravne delove i delove namotane na bubanj.
- Ulazni podaci
- Gustina fluida, power-law n i K · Dimenzije bubnja i cevi, debljina zida · Dužina niza i dužina na bubnju · Protok
- Rezultati
- Brzina i Rejnoldsov broj · Režim toka, ravno i savijeno · Pad pritiska po delu i ukupno
Dostupno Otvori alat -
CT granice čvrstoće
MehanikaNaponi, granice pucanja, kolapsa i zatezanja coiled tubing-a za zadato opterećenje, sa Von Mises proverom prema faktoru tečenja.
- Ulazni podaci
- Veličina cevi, zid i ovalnost · Granica tečenja, faktor tečenja i modul · Pritisci, aksijalna sila i radijus savijanja
- Rezultati
- Aksijalni, obimni i Von Mises napon · Pucanje i kolaps (API 5C3, 5C7) · Granice zatezanja i provera faktora tečenja
Dostupno Otvori alat -
Zamena fluida azotom
AzotAzot potreban da se fluid u bušotini zameni kroz coiled tubing, uključujući cev koja je ostala na bubnju.
- Ulazni podaci
- Dužina, veličina i dubina pumpanja coiled tubing-a · Proizvodni tubing i gustina fluida u bušotini · Temperature, kompresibilnost i gustina azota
- Rezultati
- Pritisak na dubini i na ušću · Zapremina gasa pri standardnim uslovima · Zapremina i masa tečnog azota
Dostupno Otvori alat -
Azot za sud
AzotAzot potreban da se sud na zadatoj temperaturi podigne na pritisak.
- Ulazni podaci
- Zapremina suda · Pritisak na koji se diže i početni pritisak · Temperatura i kompresibilnost
- Rezultati
- Zapremina gasa pri standardnim uslovima · Zapremina tečnog azota · Masa azota
Dostupno Otvori alat -
Gušenje bušotine
Kontrola bušotineGustina fluida za gušenje, zapremine i pritisak utiskivanja za proizvodnu bušotinu, i kill sheet bušotine u bušenju.
- Ulazni podaci
- Dubina, pritisci i gustina fluida · Prečnici tubinga i zaštitnih cevi, ili zapremine šipki i prstenastog prostora · Protok pumpe ili pritisak pri brzini gušenja
- Rezultati
- Gustina fluida za gušenje · Zapremine, hodovi i vremena · Pritisak utiskivanja, ili ICP, FCP i raspored pritiska
Dostupno Otvori alat
Fali ti neki proračun?
Reci mi koji proračun ili mali alat koristiš svaki dan. Ako pomaže i drugima, možda postane sledeći.
Alati su pomoć za inženjere. Proveri ulazne podatke i rezultate: odgovornost za svaku odluku ostaje na korisniku.
