Nacrtajte bušotinu, sastavite niz i BHA, podesite posao i pročitajte rezultate. Bušotina i BHA se čuvaju u ovom pregledaču, pa se editori koje ste koristili drugde na sajtu ovde otvaraju kako ste ih ostavili.

Pre nego što koristite alate

Alati i kalkulatori na ovom sajtu su lična, informativna pomagala napravljena iz javnih formula i navedenih pretpostavki.

  • Rezultati su orijentacioni. Nisu projekat, procedura ni stručni savet.
  • Ne koristite ih kao jedinu osnovu za radove na bušotinama, rad pod pritiskom, rad sa azotom ni bilo koju drugu bezbednosno značajnu radnju. Pridržavajte se procedura svoje kompanije, podataka proizvođača i naloga odgovornog lica.
  • Ovo je lični, nezavisni sajt. Ne predstavlja nijednog poslodavca ni kompaniju i ne koristi njihove podatke. Za unete podatke i svoje odluke odgovarate sami.
Nazad na alate

Planirajte rad sa kontinualnim cevima na velikom ekranu

CT Simulator vodi posao sa kontinualnim cevima (coiled tubing) od bušotine do sila u jednom radnom prostoru. Nacrtate bušotinu, sastavite CT string i BHA, podesite posao i očitate težinu na indikatoru, dubinu do blokade (lock-up), težinu rasterećenja, prekoračenje zatezanja i dubinu na kojoj string počinje da se izvija. Izgleda i radi kao program za crtanje: traka sa koracima, paleta projekta, površina za crtanje, paleta svojstava i komandna linija.

Pet koraka

  1. 1 Bušotina Nacrtajte kolone, liner, tubing i alate kompletiranja na šemi i dodajte merenje devijacije.
  2. 2 CT string Podesite spoljni prečnik, sekcije zida i kalem, i pogledajte nacrtan string.
  3. 3 BHA Sastavite BHA od alata, sa njihovim dimenzijama i težinama.
  4. 4 Posao Podesite dubinu, fluide, trenje i ograničenja.
  5. 5 Rezultati Očitajte sile i dijagrame težine i sile, i sačuvajte posao kao PDF.

Radni prostor se otvara preko celog ekrana. Esc ili Zatvori vraća na ovu stranicu.

Nema mobilne verzije. CT Simulator radi samo na velikim ekranima i tabletima, od 768 piksela širine. Otvorite ovu stranicu na računaru ili tabletu.

Bušotina, BHA i posao se čuvaju u ovom pregledaču i nigde se ne šalju.

Radni prostor

Bušotina: šema sa komponentama
Bušotina: šema sa komponentama

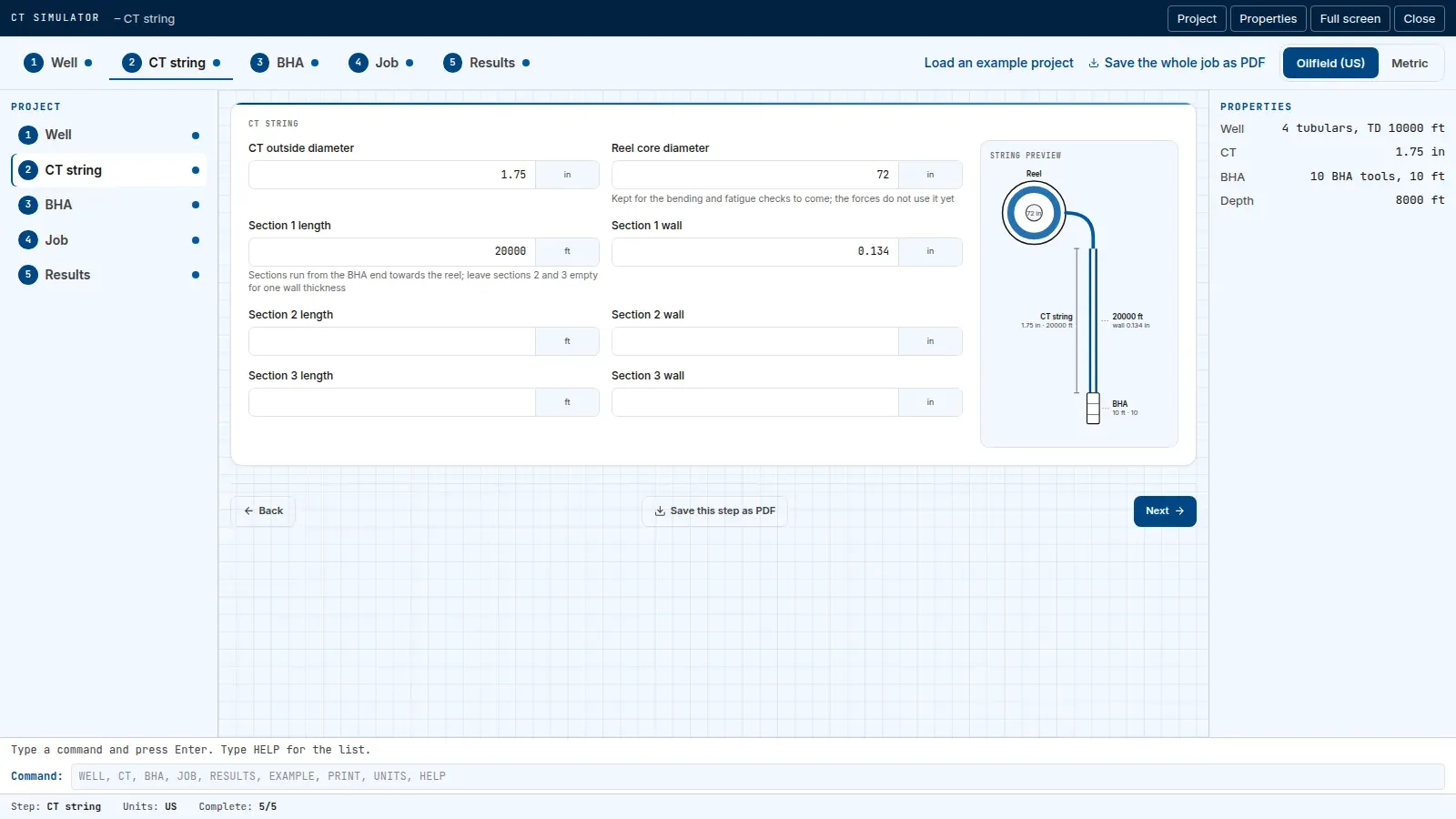

CT string: string i njegove sekcije
CT string: string i njegove sekcije

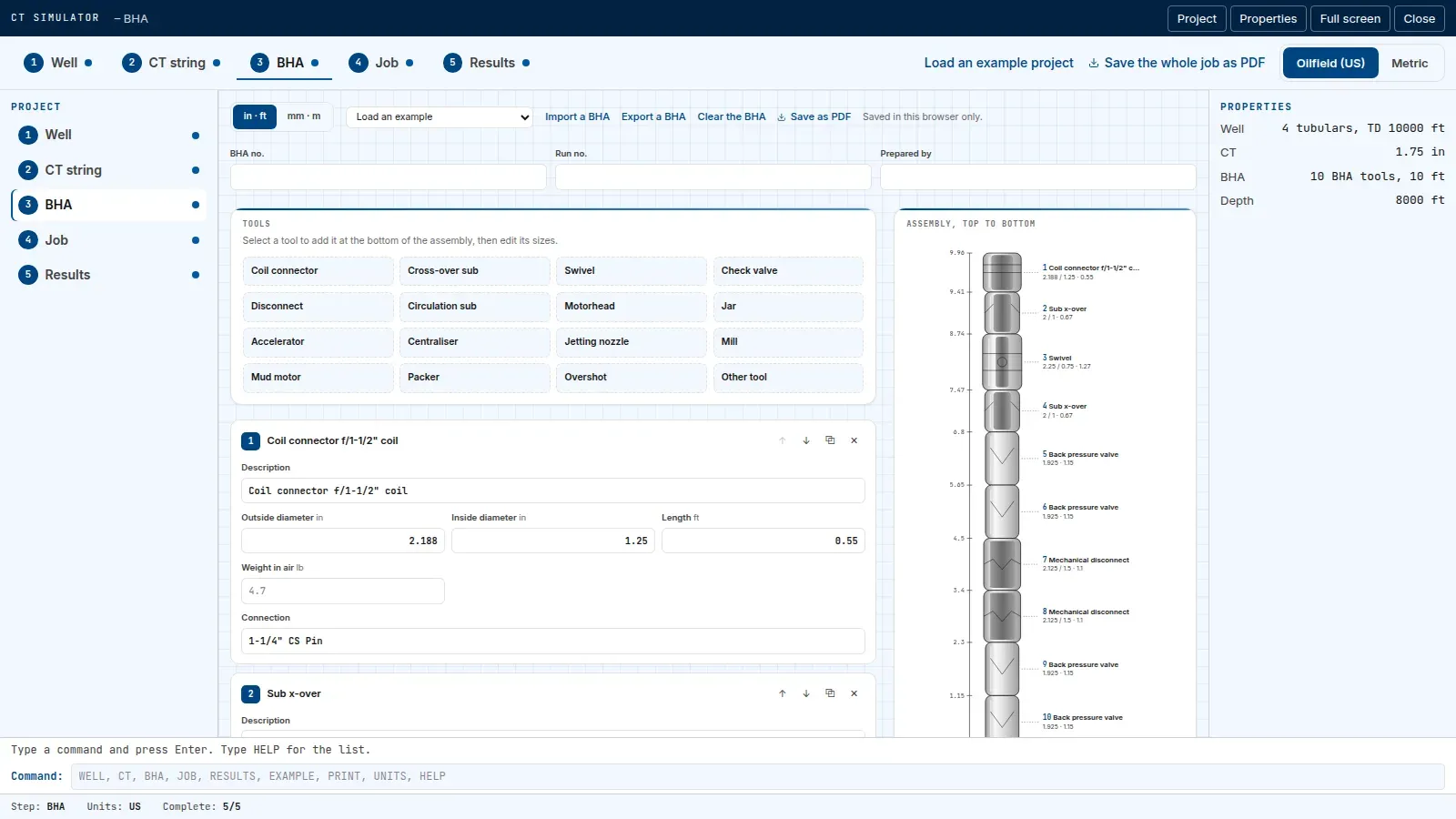

BHA: alati i crtež sklopa
BHA: alati i crtež sklopa

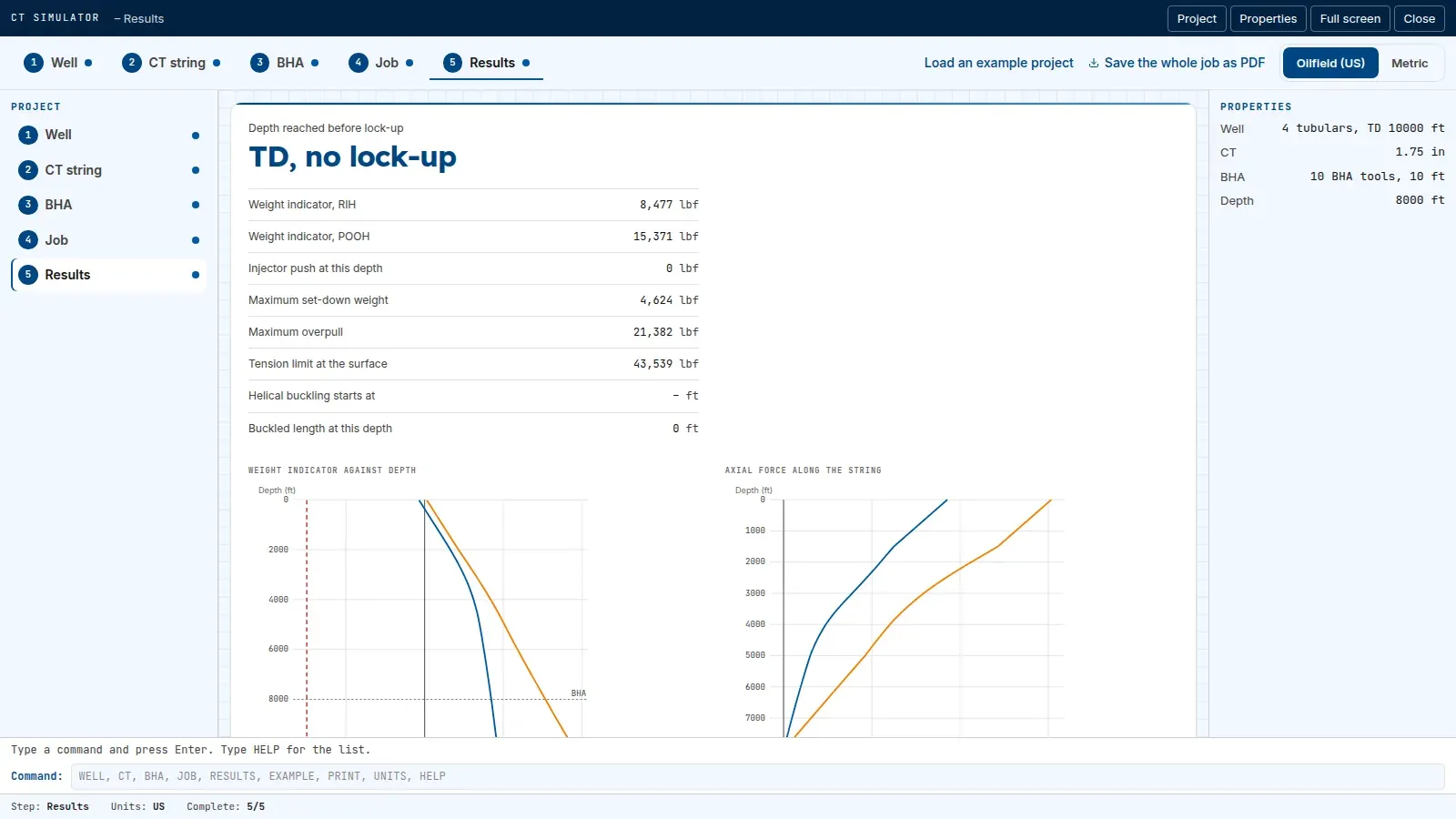

Rezultati: sile i dijagrami
Rezultati: sile i dijagrami
CT Simulator

U PDF-u: Sačuvano samo u ovom pregledaču.

Komponente

Prevuci komponentu na šemu ili pritisni Enter da je dodaš. Na šemi je pomeraš prevlačenjem; okrugle ručke menjaju njene dubine.

Kolona
Liner
Tubing
Coiled tubing
Paker
Sedište (landing nipple)
Cirkulaciona spojnica (sliding sleeve)
Perforacije

Šema bušotine (merena dubina)

Komponente

Deviation log

Nalepi mernu dubinu, inklinaciju i azimut, jednu stanicu po redu, ili uvezi CSV ili tekstualni fajl. Putanja se računa metodom minimalne krivine.

3D putanja bušotine

Prevuci da okreneš bušotinu, drži Shift i prevuci da je pomeriš, točkić ili + i − za zumiranje. Isprekidana linija je putanja projektovana na tlo.

Boja: jačina doglega, od niske do visoke.

Alati su pomoć za inženjere. Proveri ulazne podatke i rezultate: odgovornost za svaku odluku ostaje na korisniku. Dimenzije i težine cevi su nominalne vrednosti prema API 5CT; proveri ih prema standardu ili podacima proizvođača pre projektovanja.

Ukucajte komandu i pritisnite Enter. HELP prikazuje spisak.

Korak: Jedinice: Završeno:
